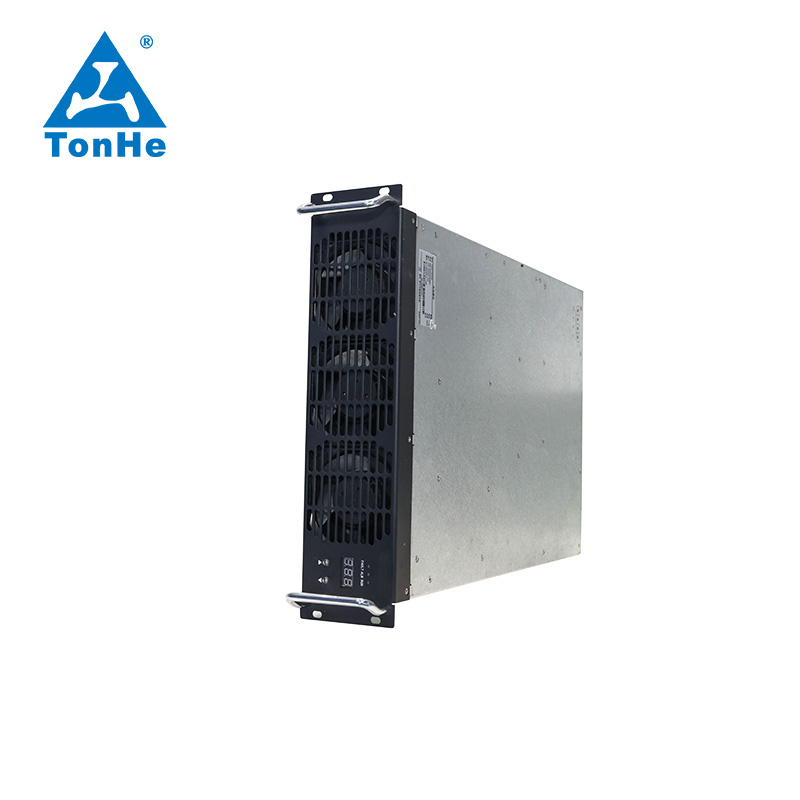

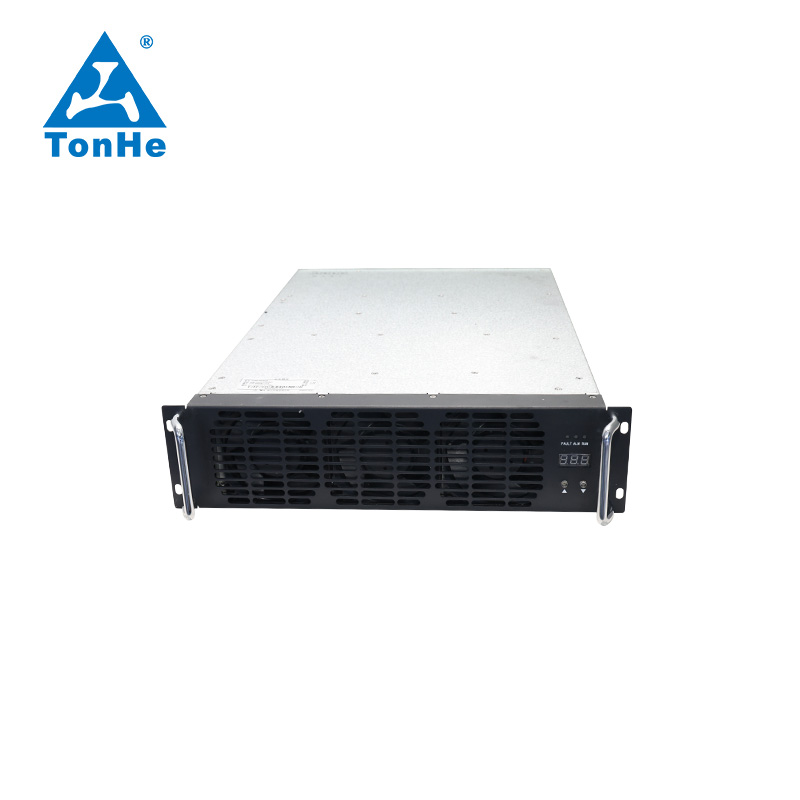

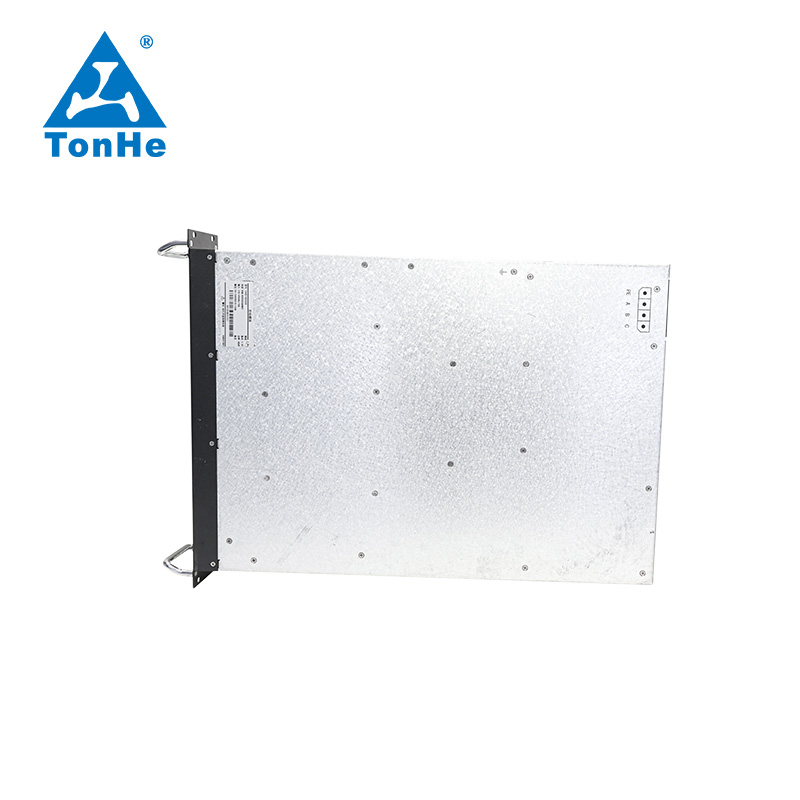

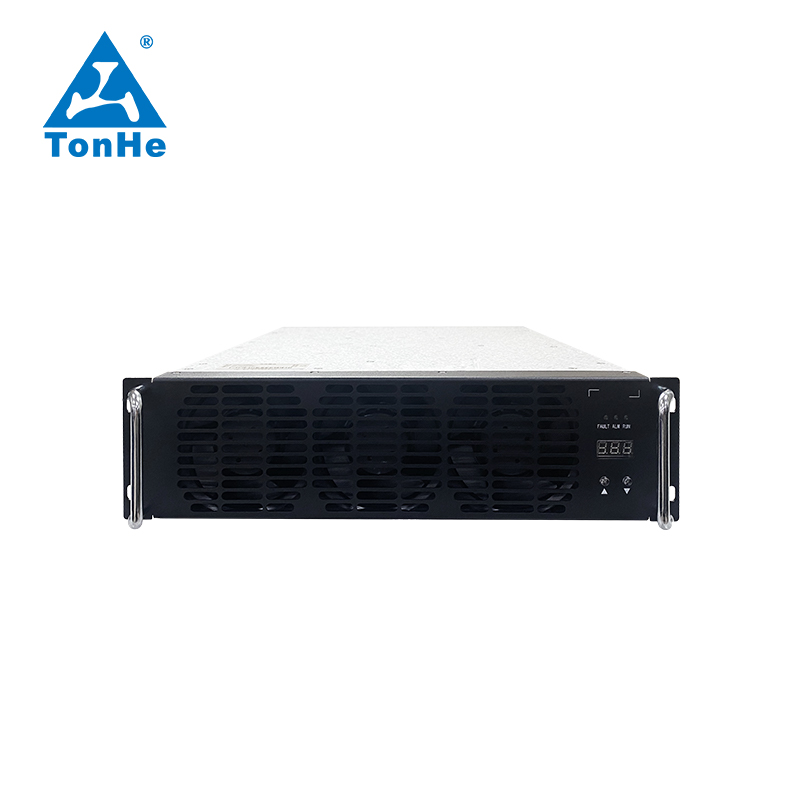

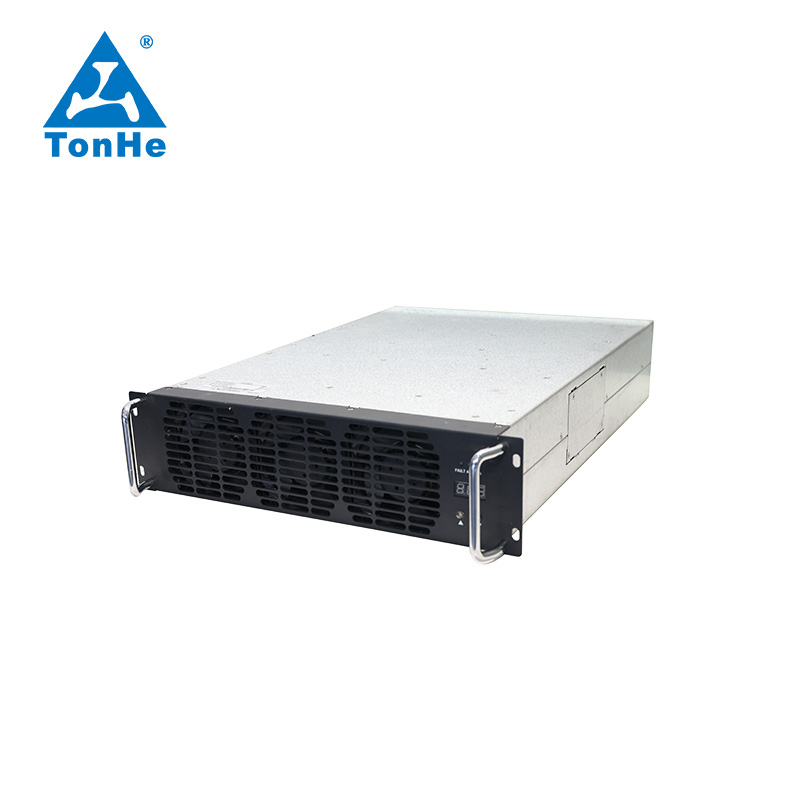

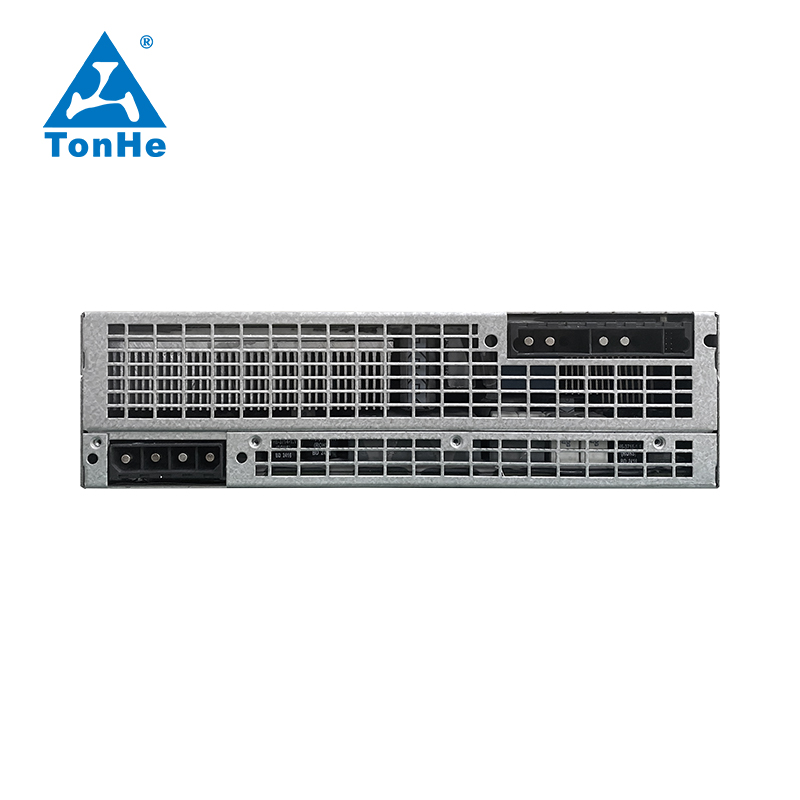

TH40F10030C9E-WT-это мощность мощности высокой эффективности и высокой плотности мощности, специально разработанный для зарядки свай с помощью технологии TONHE.
Он поддерживает 270VAC ~ 490VAC Трехфазный четырехпроводной системы (трехфазный +PE), максимальная мощность составляет 40 кВт, а диапазон постоянной мощности по умолчанию составляет 300 В постоянного тока ~ 1000VDC.
Блок мониторинга/блок управления системой зарядки может общаться с модулем зарядки через шину CAN и может реализовать функции настройки рабочего параметра, сбора параметров работы и управления рабочим состоянием модуля зарядки на основе связи.
| Количество: | |
|---|---|
TH40F10030C9E-WT
Tonhe
TH40F10030C9E-WT-это мощность мощности высокой эффективности и высокой плотности мощности, специально разработанный для зарядки свай с помощью технологии TONHE.
Он поддерживает 270VAC ~ 490VAC Трехфазный четырехпроводной системы (трехфазный +PE), максимальная мощность составляет 40 кВт, а диапазон постоянной мощности по умолчанию составляет 300 В постоянного тока ~ 1000VDC.
Блок мониторинга/блок управления системой зарядки может общаться с модулем зарядки через шину CAN и может реализовать функции настройки рабочего параметра, сбора параметров работы и управления рабочим состоянием модуля зарядки на основе связи.
Низкий шум: полная нагрузка до 60 дБ при комнатной температуре
Высокая эффективность: эффективность полной нагрузки> 96%; Пиковая эффективность> 97,2%
Низкая резервная реактивная мощность: <12 var
DM Design: Объем компонента раны 30% уменьшен, лучше рассеяние тепла
Модель № | TH40F10030C9E-WT | |
Вход AC | Входное напряжение | Оцененное напряжение 380VAC, трехфазная центральная линия ， Рабочая диапазон 285-475VAC |
Входная частота | 50 Гц | |
Входной коэффициент мощности | ≥0,99 | |
Входная защита от перенапряжения | 490 ± 10 Вак | |
Входная защита от недоедачи | 270 ± 10 Вак | |
Вывод постоянного тока | Оценка выходной мощности | 40 кВт |
ВЫХОДА РАСПРОСКОЕ ОТДЕЛЕНИЕ | 50 ~ 1000 В постоянного тока | |
Выходной диапазон тока | 1 ~ 134a | |
Выходной диапазон мощности | Когда выходное напряжение составляет 300-1000VDC, константа 40 кВт будет выходить. | |
Пиковая эффективность | ≥97,2% | |
Мягкое время начала | ≤5 с | |
Защита короткого замыкания | Короткий замыкание выключите и заблокируйте, его нужно снова включить, чтобы восстановить неисправность | |
Точность регулирования напряжения | ≤ ± 0,5% | |
ТГД | ≤5% | |
Точность регулирования тока | ≤ ± 1% | |
Текущий дисбаланс обмена | ≤ ± 5% | |
Операционная среда | Рабочая температура | -40 ℃ ~+70 ℃ |
Относительная влажность | 5%RH ~ 95%RH Нет конденсации | |
Высота | ≤2000м | |
Особенности продукта | Метод охлаждения | Фан -охлаждение |
Резервное энергопотребление | ＜ 10 Вт | |
Протокол связи | МОЖЕТ | |
Настройка адреса | Дисплей цифрового экрана, операция ключей | |
Размер модуля (без ручки) | 437,5*300*84 мм (L*W*H) | |
Масса | ≤18 кг | |
MTBF | 500000 часов | |
Производственный центр
Технология TONHE прошел систему управления качеством ISO9001, IATF16949 Сертификация системы управления качеством, в производственном центре есть 2 полностью автоматические сборочные линии SMT, автоматическая приборная печать и инструмент проверки пастовой пасты, линия плановой волновой пайки, выходы на полную поддержку, убедительные установки, более высокие качества, более чем 500-2000-й. мир после более чем 50 производственных процессов.
Тестовый центр
Tonhe Technology владела первоклассной лабораторией EMC, которая была сертифицирована как CNAS (Китайская национальная аккредитация для оценки соответствия) и Dilac (Национальная комитета по науке о защите, технологии и промышленности).
|
|
| Стандартная полуанехоческая 3M EMC камера мирового класса разработана и построена на фронтонии из Германии, ее можно использовать для излучения и излучения для испытания на иммунитет по информационным технологиям, зарядному устройству, электроэнергетическому оборудованию, промышленному медицинскому оборудованию и автомобильному электронным деталям и компонентам. | |
|
|
| Электрическая нагрузка Chroma, источник переменного тока; Yokogawa WT1800 High Performance Power Analyzer; Fluke 8808a 5,5 цифр настольного цифрового мультиметра; -60 ℃-+150 ℃ Тестская камера температуры и влажности. | Оснащенный 2 300 кВА стабильный источник питания AC, 2 комплекта нагрузки 200 кВт постоянного тока, камера испытаний температуры и влажности 17 °, может быть сделана тест системы зарядного устройства. |
|
|
| Тестовая система Axos8 интегрирует тесты Surge, EFT и DIPS в одном, что является удобным и надежным! | Первоклассная лаборатория переходного иммунитета построена из Швейцарии. |
Сертификат демонстрация
Упаковка и доставка
Часто задаваемые вопросы
1 Что такое модули протокола связи?
Для нашего протокола связи модулей EV CARGE IS CAN, а скорость CAN BAUD составляет 125 КБ, уровень напряжения CAN составляет 5 В.
2. Поддерживают ли модули наполнение клея?
Да, все серии модулей могут поддерживать наполнение клея.
3. Каковы требования к методу установки модуля зарядки?
Модуль зарядки может быть установлен по горизонтали, боковой или вверх ногами. Если используется установка вверх по вниз, пожалуйста, свяжитесь с нашей компанией, чтобы настроить переднюю панель без ручки.
4. Как вы справляетесь с поставками?
1) Для небольших заказов мы отправляем товары от FedEx, DHL, UPS, Express Service на срок от двери до двери.
2) Для больших поставок мы отправляем товары у моря или воздухом в контейнерах.
Пса Настоятельно рекомендуется делегировать своих собственных форвардов для обработки поставок, а FOB Shijiazhuang широко используется нашими клиентами.
5. Какое у вас время доставки?
Заводские прямые продажи, и мы могли бы предложить короткое время заказа. Обычно нам нужно около 7 дней, по крайней мере, 10 шт. И образцы в наличии и не беспокоятся. Для заказов в больших количествах и настраиваемых заказах время для отгрузки будет немного длиннее, нам нужно 35 дней, чтобы координироваться с нашей мастерской, чтобы дать нашим клиентам точные сроки.
6. Каков ваш срок оплаты?
Наш стандартный термин составляет 100% TT Advance с заказом. Тем не менее, он подлежит обсуждению в соответствии с условием долгосрочного стратегического сотрудничества, будет на 50% и 50% до доставки, или на 30% сначала и 70%, когда товары будут готовы, все детали, и мы можем договориться о них в соответствии с прогрессом вашего проекта.
7. Каковы ваши индивидуальные услуги?
Решения OEM и ODM могут быть доступны, мы могли бы написать название вашей компании, логотип и номер модели на табличке фирменной платы, а также цвет и форму, которые вы также можете отправить ваши требования, и мы предлагаем решение.
8. Как долго длится гарантия?
Стандартная гарантия составляет 12 месяцев после получения отгрузки.
9. Можете ли вы предоставить после продажи услуги?
Мы можем предоставить как онлайн, так и на месте после продажи в зависимости от соответствующего контракта и фактических условий. Учитывая проект, мы обещаем 24-часовую схему ответа.
10. Какие сертификаты вы получили для своей компании и продуктов?
Сертификация системы управления качеством ISO9001, IATF16949 и двойная сертификация программного обеспечения; CE, TUV и т. Д., На данный момент наши зарядные модули и EV Chargers были экспортированы в зарубежные страны, включая Австралию, Россию, Германию, Италию, Турцию, Индию, Польшу, Таиланд, Сингапур, Вьетнам, Бразилия, Колумбия и т. Д.
