THWT30F10025C8EUR — это модуль питания, разработанный Tonhe Electronics для зарядного устройства, который соответствует стандарту UL, отличается высокой эффективностью и высокой плотностью мощности.
Он поддерживает вход трехфазной четырехпроводной системы напряжением 432–528 В переменного тока (трехфазный +PE), максимальная мощность составляет 30 кВт, а диапазон постоянной выходной мощности по умолчанию составляет 250–1000 В постоянного тока.
Блок мониторинга/управления системой зарядки может обмениваться данными с модулем зарядки через шину CAN.
На основе связи могут быть реализованы функции настройки рабочих параметров, сбора рабочих параметров и контроля рабочего состояния зарядного модуля.
| Количество: | |
|---|---|
THWT30F10025C8EUR
Tonhe
THWT30F10025C8EUR — это модуль питания, разработанный Tonhe Electronics для зарядного устройства, который соответствует стандарту UL, отличается высокой эффективностью и высокой плотностью мощности.
Он поддерживает вход трехфазной четырехпроводной системы напряжением 432 В переменного тока ~ 528 В переменного тока (трехфазный +PE), максимальная мощность составляет 30 кВт, а диапазон постоянной выходной мощности по умолчанию составляет 250 В постоянного тока ~ 1000 В постоянного тока.
Блок мониторинга/управления системой зарядки может обмениваться данными с модулем зарядки через шину CAN.
На основе связи могут быть реализованы функции настройки рабочих параметров, сбора рабочих параметров и контроля рабочего состояния зарядного модуля.
Широкий диапазон выходной постоянной мощности: 280–1000 В постоянного тока.
Сверхнизкое энергопотребление в режиме ожидания: <10 Вт
Сверхнизкий общий уровень гармонических искажений: ≤5%
Сверхширокая рабочая температура: -30℃~+75℃.
Высокая эффективность преобразования: пиковая эффективность ≥ 96%
 |  |  |
Модель №. | THWT30F10025C8EUR | |
вход переменного тока | Входное напряжение | Номинальное напряжение 480 В переменного тока, трехфазное, без центральной линии, рабочий диапазон 432–528 В переменного тока. |
Входная частота | 60 Гц | |
Входной коэффициент мощности | ≥0,99 | |
Защита от перенапряжения на входе | 531 В~543 В~ | |
Защита от пониженного входного напряжения | 323 В~335 В~ | |
Выход постоянного тока | Номинальная выходная мощность | 30кВт |

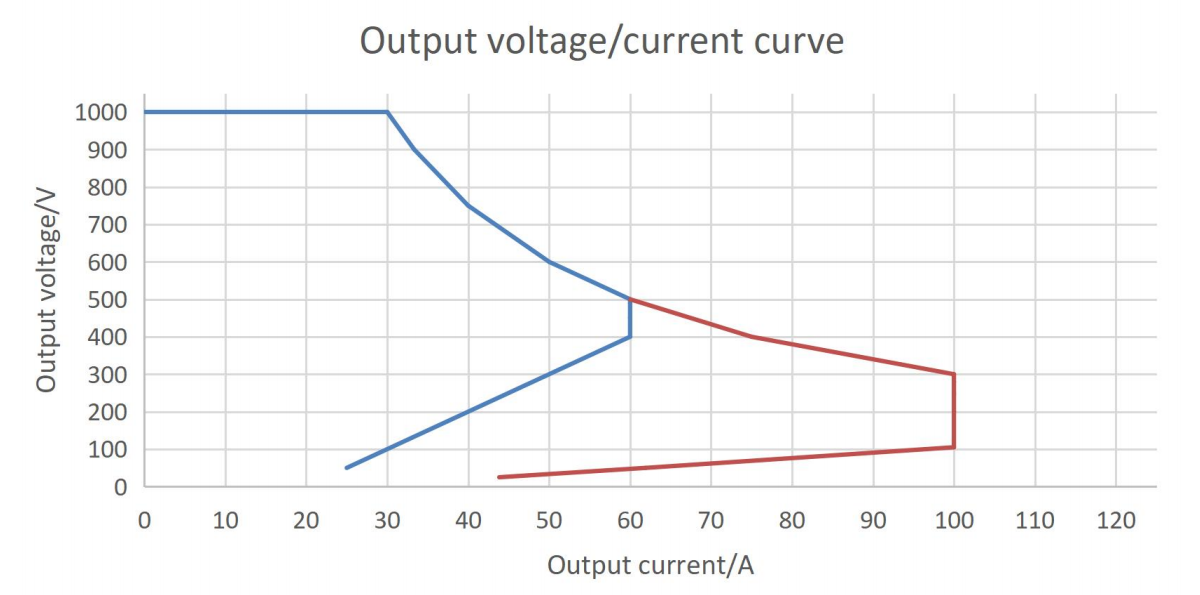

Диапазон выходного напряжения | 200~1000В постоянного тока | |
Диапазон выходного тока | 0,5~120А | |
Диапазон выходной постоянной мощности | Когда выходное напряжение составляет 250–1000 В постоянного тока, на выходе будет постоянная мощность 30 кВт. | |
Пиковая эффективность | ≥96% | |
Время плавного старта | ≤3 с. | |
Защита от короткого замыкания | Защита от самоотката | |
Точность регулирования напряжения | ≤±0,5 | |
КНИ | ≤5% | |
Точность регулирования тока | ≤±1% | |
Текущий дисбаланс распределения | ≤±5% | |

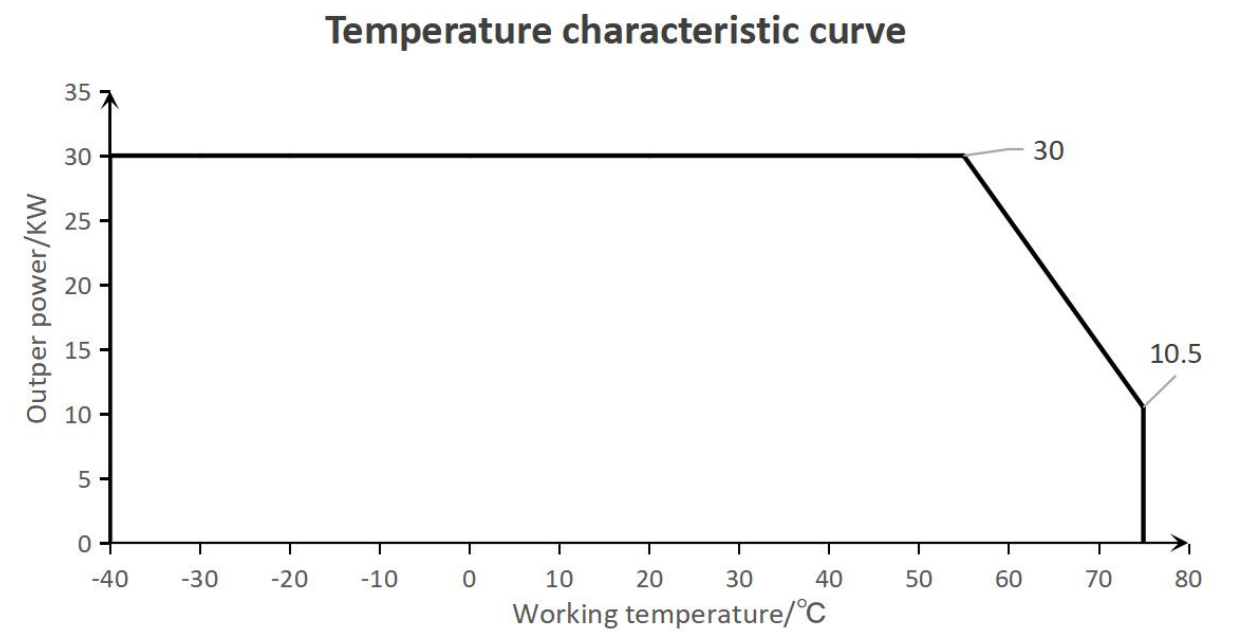

Рабочая среда | Рабочая температура | -30℃~+70℃ |
Относительная влажность | ≤95% без конденсации | |
Высота | ≤2000 м, снижение характеристик выше 2000 м | |
Особенности продукта | Метод охлаждения | Вентиляторное охлаждение |
Потребляемая мощность в режиме ожидания | <10 Вт | |
Протокол связи | МОЖЕТ | |
Настройка адреса | Цифровой экран, управление клавишами | |
Размер модуля (без ручки) | 437,5*300*84 мм (Д*Ш*В) | |
Масса | ≤20 кг | |
среднее время безотказной работы | 500000 часов | |
Продюсерский центр
Технология Tonhe прошла сертификацию системы управления качеством ISO9001, сертификацию автомобильной системы управления качеством IATF16949. Производственный центр имеет 2 полностью автоматические сборочные линии SMT, автоматический прибор для печати и контроля паяльной пасты, сборочную линию волновой пайки, автоматическую линию трехзащитного распыления, линия обнаружения старения, передовые технологии, полное вспомогательное оборудование, безупречная гарантия качества, годовой объем производства более 500 000 единиц зарядных модулей, отсюда и по всему миру после более чем 50 производственных процессов.
Испытательный центр
Tonhe Technology владеет первоклассной лабораторией ЭМС, сертифицированной как CNAS (Китайская национальная аккредитация по оценке соответствия), так и DiLAC (Национальный комитет по аккредитации лабораторий оборонной науки, технологий и промышленности).
|
|
| Стандартная полуанэховая камера ЭМС мирового класса высотой 3 м спроектирована и изготовлена компанией FRANKONIA из Германии. Ее можно использовать для испытаний на радиационное излучение и устойчивость к излучению оборудования информационных технологий, зарядных устройств, электроэнергетического оборудования, промышленного медицинского оборудования, а также автомобильных электронных деталей и компонентов. | |
|
|
| Электрическая нагрузка цветности, источник переменного тока;Высокопроизводительный анализатор мощности Yokogawa WT1800;Fluke 8808A 5,5-разрядный настольный цифровой мультиметр;Камера для испытаний на температуру и влажность -60℃-+150℃. | Оборудовано 2 стабильными источниками питания переменного тока по 300 кВА, 2 комплектами нагрузки постоянного тока по 200 кВт, камерой для испытаний на температуру и влажность с пошаговой регулировкой 17㎡, можно провести тестирование системы зарядного устройства. |
|
|
| Тестовая система AXOS8 объединяет в себе тесты на перенапряжение, EFT и DIP, что удобно и надежно! | Первоклассная лаборатория временного иммунитета построена швейцарской компанией HAEFELY. |
Витрина сертификатов
Упаковка и доставка
Часто задаваемые вопросы
1 Что такое модули протокола связи?
Для наших модулей зарядки электромобилей протокол связи — CAN, скорость передачи данных CAN — 125 Кбит/с, уровень напряжения CAN — 5 В.
2. Поддерживают ли модули заливку клеем?
Да, все модули серии могут поддерживать заполнение клеем.
3. Каковы требования к способу установки зарядного модуля?
Зарядный модуль можно устанавливать горизонтально, сбоку или вверх ногами.Если используется перевернутая установка, свяжитесь с нашей компанией, чтобы изготовить переднюю панель без ручки.
4. Как вы обрабатываете поставки?
1) Для небольших заказов мы отправляем товары FedEx, DHL, UPS, экспресс-доставкой от двери до двери.
2) При крупных отправках мы отправляем товар морским или воздушным транспортом в контейнерах.
Пс.Настоятельно рекомендуется поручить отправку грузов собственным экспедиторам, а наши клиенты широко применяют FOB Шицзячжуан.
5. Каков срок доставки?
Прямые продажи с фабрики, и мы можем предложить короткое время выполнения заказа.Обычно нам нужно около 7 дней в количестве не менее 10 шт.А образцы в наличии и не беспокойтесь.Для заказов в больших количествах и индивидуальных заказов время доставки будет немного дольше, нам нужно 35 дней, чтобы скоординировать свои действия с нашей мастерской, чтобы предоставить нашим клиентам точные сроки.
6. Каковы ваши условия оплаты?
Нашим стандартным условием является 100% предоплата при заказе.Тем не менее, это подлежит обсуждению при условии долгосрочного стратегического сотрудничества, 50% заранее и 50% перед поставкой, или 30% сначала и 70%, когда товар будет готов, все детали, и мы могли бы обсудить их. в соответствии с ходом вашего проекта.
7. Каковы ваши индивидуальные услуги?
Могут быть доступны OEM и ODM-решения, мы можем написать название вашей компании, логотип и номер модели на паспортной табличке, а также цвет и форму, которые вы также можете отправить свои требования, и мы предлагаем решение.
8. Какой срок гарантии?
Стандартная гарантия составляет 12 месяцев с момента получения груза.
9. Можете ли вы предоставить послепродажное обслуживание?
Мы можем предоставить послепродажное обслуживание как онлайн, так и на месте, в зависимости от соответствующего контракта и фактических условий.Учитывая проект, мы обещаем круглосуточную схему реагирования.
10. Какие сертификаты вы получили для своей компании и продукции?
Сертификация системы управления качеством автомобилей ISO9001, IATF16949 и двойная сертификация программного обеспечения;CE, TUV и т. д. На данный момент наши зарядные модули и зарядные устройства для электромобилей экспортируются в зарубежные страны, включая Австралию, Россию, Германию, Италию, Турцию, Индию, Польшу, Таиланд, Сингапур, Вьетнам, Бразилию, Колумбию и т. д.
