TH20T10025C7
Tonhe
8504409999
TH20T10025C7 — это высокоэффективный зарядный модуль с высокой плотностью мощности, специально разработанный компанией Tonhe Technology для мобильных аккумуляторных шкафов.Этот продукт поддерживает режим двойного входа переменного и постоянного тока, который сочетает зарядку аккумулятора от электросети и зарядку автомобиля от аккумулятора.В то же время он соответствует требованиям к размерам трех унифицированных модулей State Grid.
Техническая дата
|
|

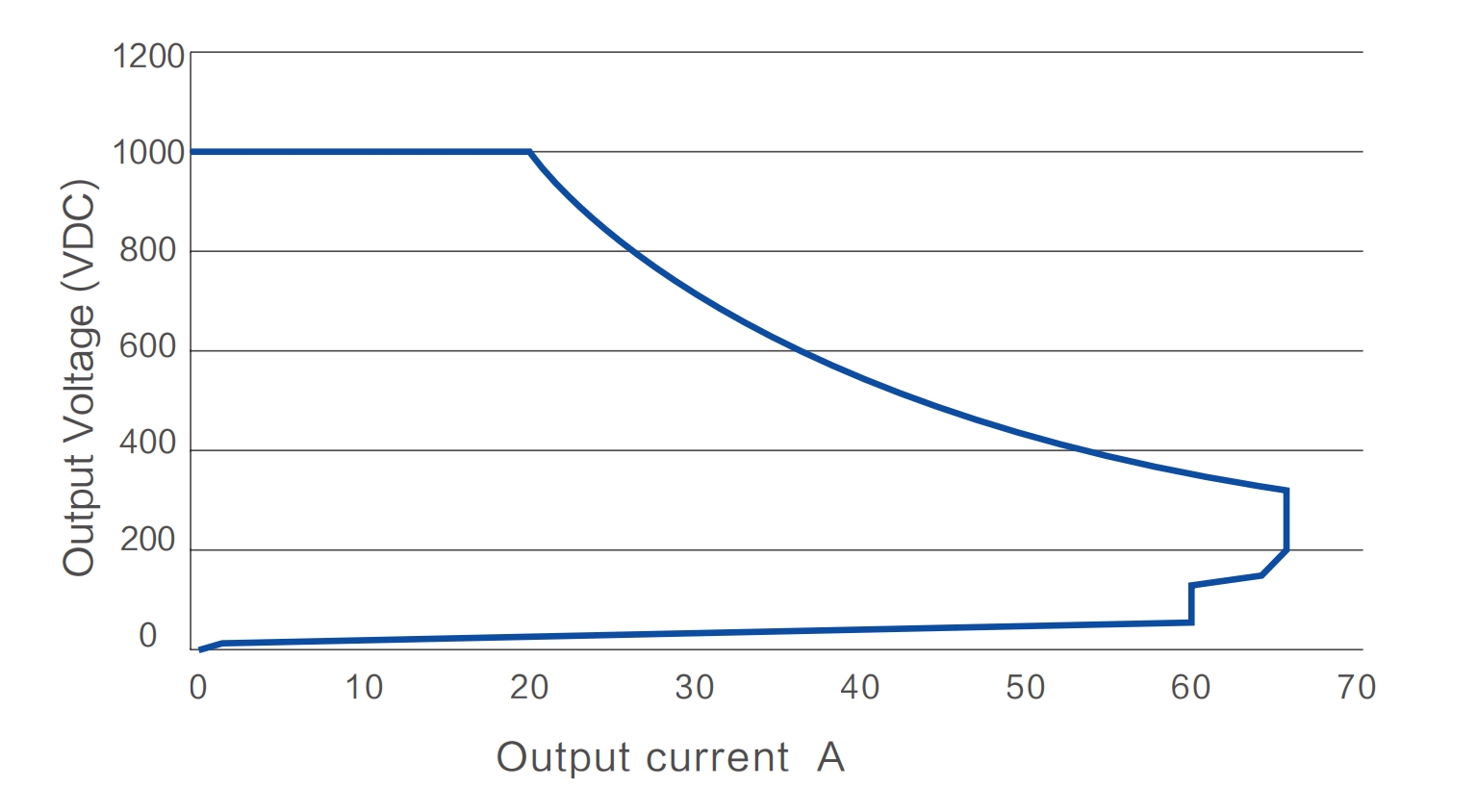

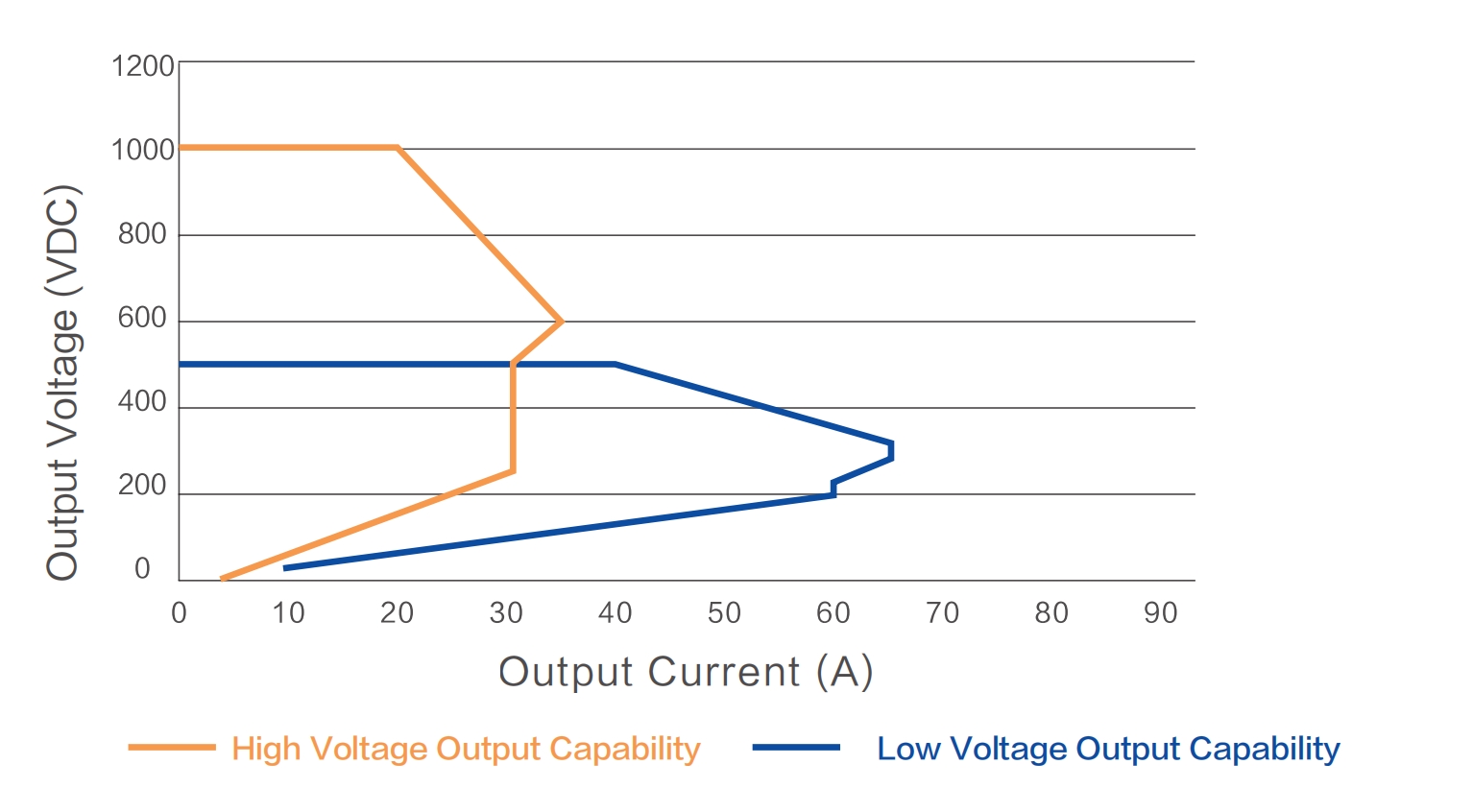

| Выходное напряжение – кривая выходного тока (вход переменного тока) | Выходное напряжение – кривая выходного тока (вход постоянного тока) |
Модель № | TH20T10025C7 | |
вход переменного тока | Входное напряжение | Номинальное напряжение 380 В переменного тока, трехфазное, без центральной линии, рабочий диапазон 274–487 В переменного тока. |
Входная частота | 50/60±5Гц | |
Входной коэффициент мощности | ≥0,99 | |
Защита от перенапряжения на входе | 490±10 В переменного тока | |
Защита от пониженного входного напряжения | 270±10 В переменного тока | |
Выход постоянного тока | Номинальная выходная мощность | 20кВт |
Диапазон выходного напряжения | 50~1000В постоянного тока | |
Диапазон выходного тока | 0,5~67А | |
Диапазон выходной постоянной мощности | Когда выходное напряжение составляет 300–1000 В постоянного тока, постоянная мощность составляет 20 кВт. | |
Выходные характеристики | Пиковая эффективность | ≥96% |
Время плавного старта | 3~8С | |
Защита от короткого замыкания | Защита от самоотката | |
Точность регулирования напряжения | ≤±0,5% | |
КНИ | ≤5% | |
Точность регулирования тока | ≤±1% | |
Текущий дисбаланс распределения | ≤±5% | |
Рабочая среда | Рабочая Температура | -40℃-+75℃ |
Относительная влажность | ≤95% без конденсации | |
Высота | ≤2000 м, снижение характеристик выше 2000 м | |
Особенности продукта | Метод охлаждения | Вентиляторное охлаждение |
Потребляемая мощность в режиме ожидания | <10 Вт | |
Протокол связи | МОЖЕТ | |
Настройка адреса | Цифровой экран, управление клавишами | |
Размер модуля (без ручки) | 460*218*84 мм (Д*Ш*В) | |
Масса | ≤13 кг | |
среднее время безотказной работы | 500000 часов | |
Автоматизированное производство зарядных модулей Smart EV
Продюсерский центр
Технология Tonhe прошла сертификацию системы управления качеством ISO9001, сертификацию автомобильной системы управления качеством IATF16949. Производственный центр имеет 2 полностью автоматические сборочные линии SMT, автоматический прибор для печати и контроля паяльной пасты, сборочную линию волновой пайки, автоматическую линию трехзащитного распыления, линия обнаружения старения, передовые технологии, полное вспомогательное оборудование, безупречная гарантия качества, годовой объем производства более 500 000 единиц зарядных модулей, отсюда и по всему миру после более чем 50 производственных процессов.
Мастерская зарядных модулей Smart EV мощностью 20 кВт
Отладка модулей Smart EV Charging мощностью 20 кВт
Сборка зарядных модулей Smart EV мощностью 20 кВт.
Старение модулей зарядки интеллектуальных электромобилей мощностью 20 кВт
Испытательный центр
Tonhe Technology владеет первоклассной лабораторией ЭМС, сертифицированной как CNAS (Китайская национальная аккредитация по оценке соответствия), так и DiLAC (Национальный комитет по аккредитации лабораторий оборонной науки, технологий и промышленности).
|
|
| Стандартная полубезэховая камера ЭМС мирового класса длиной 3 м спроектирована и изготовлена компанией FRANKONIA из Германии. Ее можно использовать для испытаний на радиационное излучение и устойчивость к излучению оборудования информационных технологий, зарядных устройств, электроэнергетического оборудования, промышленного медицинского оборудования, а также автомобильных электронных деталей и компонентов. | |
|
|
| Электрическая нагрузка цветности, источник переменного тока;Высокопроизводительный анализатор мощности Yokogawa WT1800;Fluke 8808A 5,5-разрядный настольный цифровой мультиметр;Камера для испытаний на температуру и влажность -60℃-+150℃. | Оснащен 2 стабильными источниками питания переменного тока по 300 кВА, 2 комплектами нагрузки постоянного тока по 200 кВт, камерой для испытаний на температуру и влажность с шагом 17㎡, можно провести тестирование системы зарядного устройства. |
|
|
| Тестовая система AXOS8 объединяет в себе тесты на перенапряжение, EFT и DIP, что удобно и надежно! | Первоклассная лаборатория временного иммунитета построена швейцарской компанией HAEFELY. |
Витрина сертификатов
Упаковка и доставка
Часто задаваемые вопросы
1 Что такое модули протокола связи?
Для наших модулей зарядки электромобилей протокол связи — CAN, скорость передачи данных CAN — 125 Кбит/с, уровень напряжения CAN — 5 В.
2. Поддерживают ли модули заливку клеем?
Да, все модули серии могут поддерживать заполнение клеем.
3. Каковы требования к способу установки зарядного модуля?
Зарядный модуль можно установить горизонтально, сбоку или вверх ногами.Если используется перевернутая установка, свяжитесь с нашей компанией, чтобы изготовить переднюю панель без ручки.
4. Как вы обрабатываете поставки?
1) Для небольших заказов мы отправляем товары FedEx, DHL, UPS, экспресс-доставкой от двери до двери.
2) При крупных поставках мы отправляем товар морским или воздушным транспортом в контейнерах.
Пс.Настоятельно рекомендуется поручить отправку грузов собственным экспедиторам, а наши клиенты широко применяют FOB Шицзячжуан.
5. Каков срок доставки?
Прямые продажи с фабрики, и мы можем предложить короткое время выполнения заказа.Обычно нам нужно около 7 дней в количестве не менее 10 шт.А образцы в наличии и не беспокойтесь.Для заказов в больших количествах и индивидуальных заказов время доставки будет немного дольше, нам нужно 35 дней, чтобы скоординировать свои действия с нашей мастерской, чтобы предоставить нашим клиентам точные сроки.
6. Каковы ваши условия оплаты?
Нашим стандартным условием является 100% предоплата при заказе.Тем не менее, это подлежит обсуждению при условии долгосрочного стратегического сотрудничества, 50% заранее и 50% перед поставкой, или 30% сначала и 70%, когда товар будет готов, все детали, и мы могли бы обсудить их. в соответствии с ходом вашего проекта.
7. Каковы ваши индивидуальные услуги?
Могут быть доступны OEM и ODM-решения, мы можем написать название вашей компании, логотип и номер модели на паспортной табличке, а также цвет и форму, которые вы также можете отправить свои требования, и мы предлагаем решение.
8. Какой срок гарантии?
Стандартная гарантия составляет 12 месяцев с момента получения груза.
9. Можете ли вы предоставить послепродажное обслуживание?
Мы можем предоставить послепродажное обслуживание как онлайн, так и на месте, в зависимости от соответствующего контракта и фактических условий.Учитывая проект, мы обещаем круглосуточную схему реагирования.
10. Какие сертификаты вы получили для своей компании и продукции?
Сертификация системы управления качеством автомобилей ISO9001, IATF16949 и двойная сертификация программного обеспечения;CE, TUV и т. д. На данный момент наши зарядные модули и зарядные устройства для электромобилей экспортируются в зарубежные страны, включая Австралию, Россию, Германию, Италию, Турцию, Индию, Польшу, Таиланд, Сингапур, Вьетнам, Бразилию, Колумбию и т. д.
