TH30DS10030C8E-WT — это высокоэффективный модуль постоянного/постоянного тока с высокой плотностью мощности и сверхшироким диапазоном постоянной мощности, разработанный TONHE специально для зарядки свай. Этот продукт поддерживает входное напряжение 200–850 В постоянного тока, диапазон постоянной мощности 500–800 В постоянного тока, номинальную выходную мощность 30 кВт, диапазон постоянной выходной мощности 300–1000 В постоянного тока и высокую температуру в пределах полного выходного диапазона 55 ℃ без снижения номинальных характеристик. Модуль зарядки связывается с главным монитором через шину CAN для реализации настройки параметров модуля зарядки, сбора параметров работы модуля зарядки и контроля рабочего состояния модуля зарядки.
| Количество: | |
|---|---|
TH30DS10030C8E-WT
Tonhe
TH30DS10030C8E-WT — это высокоэффективный модуль постоянного/постоянного тока с высокой плотностью мощности и сверхшироким диапазоном постоянной мощности, разработанный TONHE специально для зарядки свай. Этот продукт поддерживает входное напряжение 200–850 В постоянного тока, диапазон постоянной мощности 500–800 В постоянного тока, номинальную выходную мощность 30 кВт, диапазон постоянной выходной мощности 300–1000 В постоянного тока и высокую температуру в пределах полного выходного диапазона 55 ℃ без снижения номинальных характеристик. Модуль зарядки связывается с главным монитором через шину CAN для реализации настройки параметров модуля зарядки, сбора параметров работы модуля зарядки и контроля рабочего состояния модуля зарядки.
Высокая эффективность преобразования: пиковая эффективность ≥ 98%
Шум при полной нагрузке: 55 дБ
Широкий диапазон выходной постоянной мощности: 300–1000 В постоянного тока.
Сверхнизкое энергопотребление в режиме ожидания: <10 Вт
Сверхнизкий общий уровень гармонических искажений: ≤5%
Сверхширокая рабочая температура: -30℃~+75℃.
|
|
|

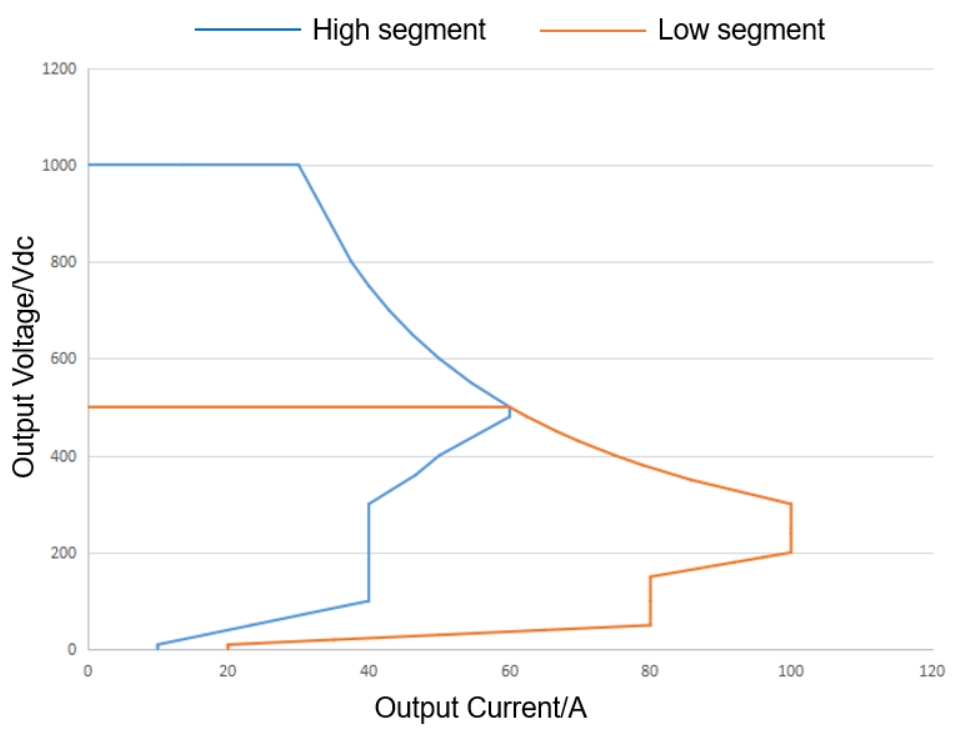

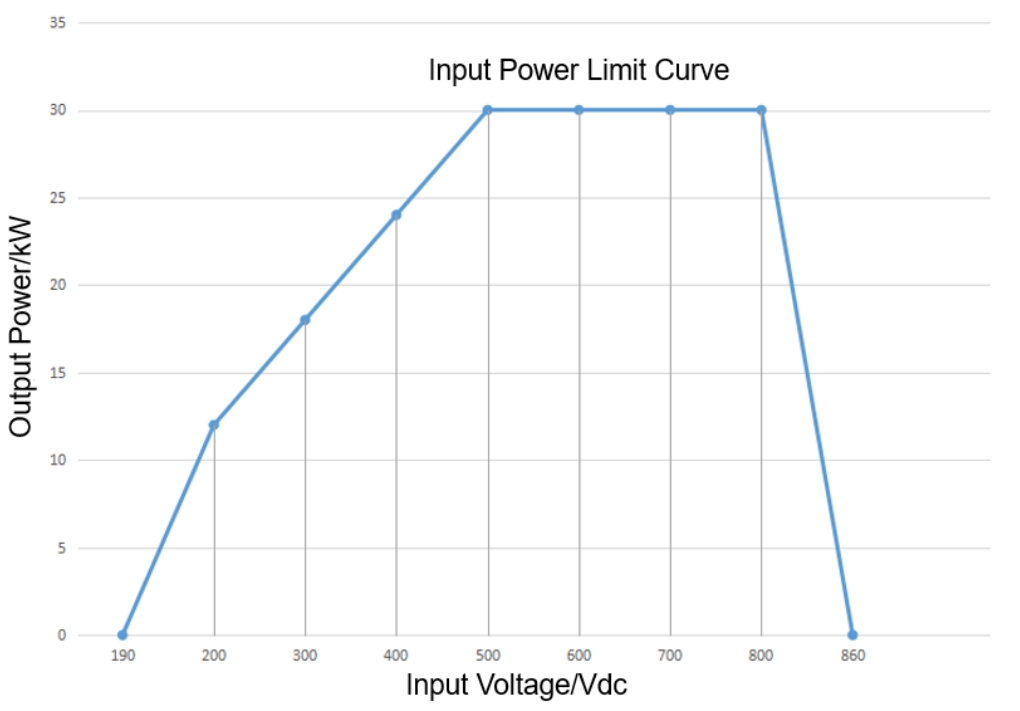

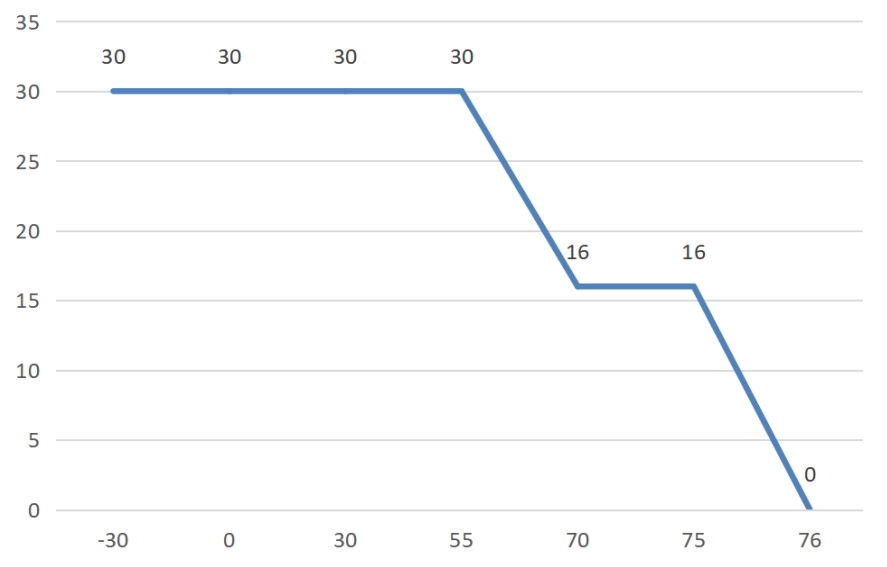

| Кривая выходных характеристик | Кривая ограничения входной мощности | Кривая ограничения мощности при температуре окружающей среды |
Модель №. | TH30DS10030C8E-WT | |
Вход постоянного тока | Входное напряжение | Номинальное напряжение 750 В постоянного тока, диапазон рабочего напряжения 200-850 В постоянного тока |
Миксальный ток | 60А | |
Выход постоянного тока | Номинальная выходная мощность | 30кВт |
Диапазон выходного напряжения | 50~1000В постоянного тока | |
Диапазон выходного тока | 0,5~100А | |
Диапазон выходной постоянной мощности | Когда выходное напряжение составляет 300–1000 В постоянного тока, на выходе будет постоянная мощность 30 кВт. | |
Пиковая эффективность | ≥98% | |
Время плавного старта | 3~8С | |
Защита от короткого замыкания | Защита от самоотката | |
Точность регулирования напряжения | ≤±0,5 | |
Точность регулирования тока | ≤±1% | |
Текущий дисбаланс распределения | ≤±5% | |
Операционная среда | Рабочая температура | -30℃~ +75℃ |
Относительная влажность | 5% относительной влажности ~ 95% относительной влажности, без конденсации | |
Высота | ≤2000 м, снижение характеристик выше 2000 м | |
Особенности продукта | Метод охлаждения | Вентиляторное охлаждение |
Потребляемая мощность в режиме ожидания | <10 Вт | |
Протокол связи | МОЖЕТ | |
Настройка адреса | Цифровой экран, управление кнопками | |
Размер модуля | 437,5 мм*300 мм*84 мм (Д*Ш*В) | |
Масса | ≤16 кг | |
среднее время безотказной работы | 500000 часов | |
Продюсерский центр
Компания Tonhe Technology прошла сертификацию системы управления качеством ISO9001, сертификацию автомобильной системы управления качеством IATF16949. Производственный центр имеет 2 полностью автоматические сборочные линии SMT, автоматический прибор для печати и контроля паяльной пасты, сборочную линию волновой пайки, автоматическую линию трехзащитного распыления, линия обнаружения старения, передовые технологии, полное вспомогательное оборудование, безупречная гарантия качества, годовой объем производства более 500 000 единиц зарядных модулей, отсюда и по всему миру после более чем 50 производственных процессов.
Испытательный центр
Tonhe Technology владеет первоклассной лабораторией ЭМС, сертифицированной как CNAS (Китайская национальная аккредитация по оценке соответствия), так и DiLAC (Национальный комитет по аккредитации лабораторий оборонной науки, технологий и промышленности).
|
|
| Стандартная полубезэховая камера ЭМС мирового класса длиной 3 м спроектирована и изготовлена компанией FRANKONIA из Германии. Ее можно использовать для испытаний на радиационное излучение и устойчивость к излучению оборудования информационных технологий, зарядных устройств, электроэнергетического оборудования, промышленного медицинского оборудования, а также автомобильных электронных деталей и компонентов. | |
|
|
| Электрическая нагрузка цветности, источник переменного тока; Высокопроизводительный анализатор мощности Yokogawa WT1800; Fluke 8808A 5,5-разрядный настольный цифровой мультиметр; Камера для испытаний на температуру и влажность -60℃-+150℃. | Оборудовано 2 стабильными источниками питания переменного тока по 300 кВА, 2 комплектами нагрузки постоянного тока по 200 кВт, камерой для испытаний на температуру и влажность с шагом 17㎡, можно провести тестирование системы зарядного устройства. |
|
|
| Тестовая система AXOS8 объединяет в себе тесты на перенапряжение, EFT и DIP, что удобно и надежно! | Первоклассная лаборатория временного иммунитета построена швейцарской компанией HAEFELY. |
Витрина сертификатов
Упаковка и доставка
Часто задаваемые вопросы
1 Что такое модули протокола связи?
Для наших модулей зарядки электромобилей протокол связи — CAN, скорость передачи данных CAN — 125 Кбит/с, уровень напряжения CAN — 5 В.
2. Поддерживают ли модули заливку клеем?
Да, все модули серии могут поддерживать заполнение клеем.
3. Каковы требования к способу установки зарядного модуля?
Зарядный модуль можно устанавливать горизонтально, сбоку или вверх ногами. Если используется перевернутая установка, свяжитесь с нашей компанией, чтобы изготовить переднюю панель без ручки.
4. Как вы обрабатываете поставки?
1) Для небольших заказов мы отправляем товары FedEx, DHL, UPS, экспресс-доставкой от двери до двери.
2) При крупных отправках мы отправляем товар морским или воздушным транспортом в контейнерах.
Пс. Настоятельно рекомендуется делегировать услуги экспедиторам для обработки грузов, а FOB Шицзячжуан широко используется нашими клиентами.
5. Каков срок доставки?
Прямые продажи с фабрики, и мы можем предложить короткое время выполнения заказа. Обычно нам нужно около 7 дней в количестве не менее 10 шт. А образцы в наличии и не беспокойтесь. Для заказов в больших количествах и индивидуальных заказов время доставки будет немного дольше, нам нужно 35 дней, чтобы скоординировать свои действия с нашей мастерской, чтобы предоставить нашим клиентам точные сроки.
6. Каковы ваши условия оплаты?
Нашим стандартным условием является 100% предоплата при заказе. Тем не менее, это подлежит обсуждению при условии долгосрочного стратегического сотрудничества, 50% заранее и 50% перед доставкой, или 30% сначала и 70%, когда товар будет готов, все детали, и мы могли бы обсудить их. в соответствии с ходом вашего проекта.
7. Каковы ваши индивидуальные услуги?
Могут быть доступны OEM и ODM-решения, мы можем написать название вашей компании, логотип и номер модели на паспортной табличке, а также цвет и форму, которые вы также можете отправить свои требования, и мы предлагаем решение.
8. Какой срок гарантии?
Стандартная гарантия составляет 12 месяцев с момента получения товара.
9. Можете ли вы предоставить послепродажное обслуживание?
Мы можем предоставить послепродажное обслуживание как онлайн, так и на месте, в зависимости от соответствующего контракта и фактических условий. Учитывая проект, мы обещаем круглосуточную схему реагирования.
10. Какие сертификаты вы получили для своей компании и продукции?
Сертификация системы управления качеством автомобилей ISO9001, IATF16949 и двойная сертификация программного обеспечения; CE, TUV и т. д. На данный момент наши зарядные модули и зарядные устройства для электромобилей экспортируются в зарубежные страны, включая Австралию, Россию, Германию, Италию, Турцию, Индию, Польшу, Таиланд, Сингапур, Вьетнам, Бразилию, Колумбию и т. д.
