TH20F10025C7-WT
TonHe
TH20F10025C7-WT Зарядный модуль представляет собой модуль переменного/постоянного тока с высокой эффективностью и высокой мощностью. плотность, сверхширокий диапазон постоянной мощности и сверхширокий диапазон выходной мощности, что специально разработано компанией Tonghe для зарядки электромобилей.Этот продукт поддерживает 274 В переменного тока~487 В переменного тока (сетевое напряжение), трехфазный, четырехпроводной (три фазы + PE) вход включен
переменный ток сторона, с номинальной выходной мощностью 20 кВт и диапазоном постоянной мощности 300–1000 В постоянного тока. Модуль использует интеллектуальное рассеивание тепла с воздушным охлаждением.Зарядный модуль обменивается данными с главным монитором через CAN-шину для настройки параметров модуля зарядки и управления рабочее состояние модуля зарядки.
Широкий диапазон выходной постоянной мощности: 300–1000 В постоянного тока.
Сверхнизкое энергопотребление в режиме ожидания: <10 Вт
Сверхнизкий общий уровень гармонических искажений: ≤5%
Сверхширокая рабочая температура: -40℃-75℃.
Высокая эффективность преобразования: пиковая эффективность ≥ 96%
|
|
|

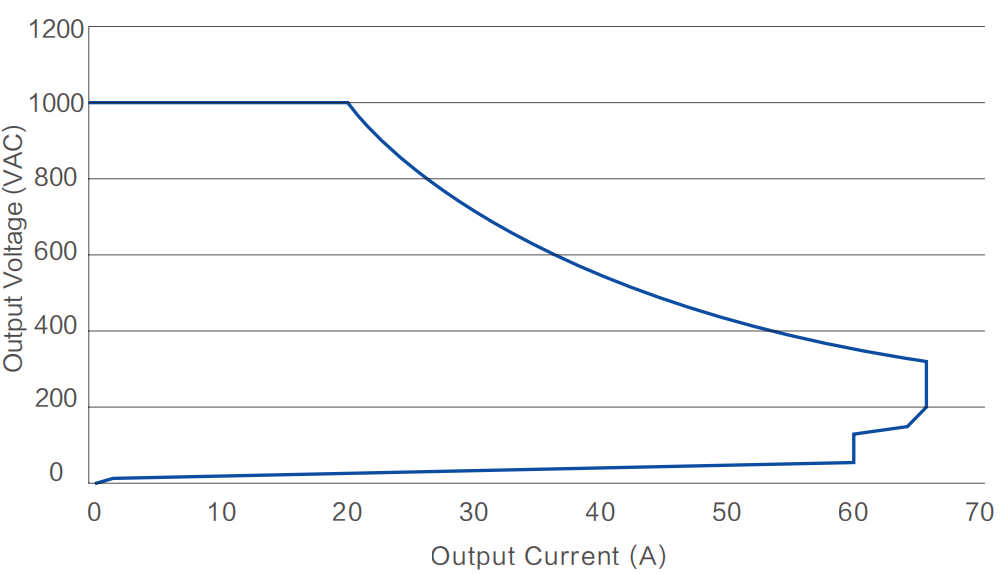

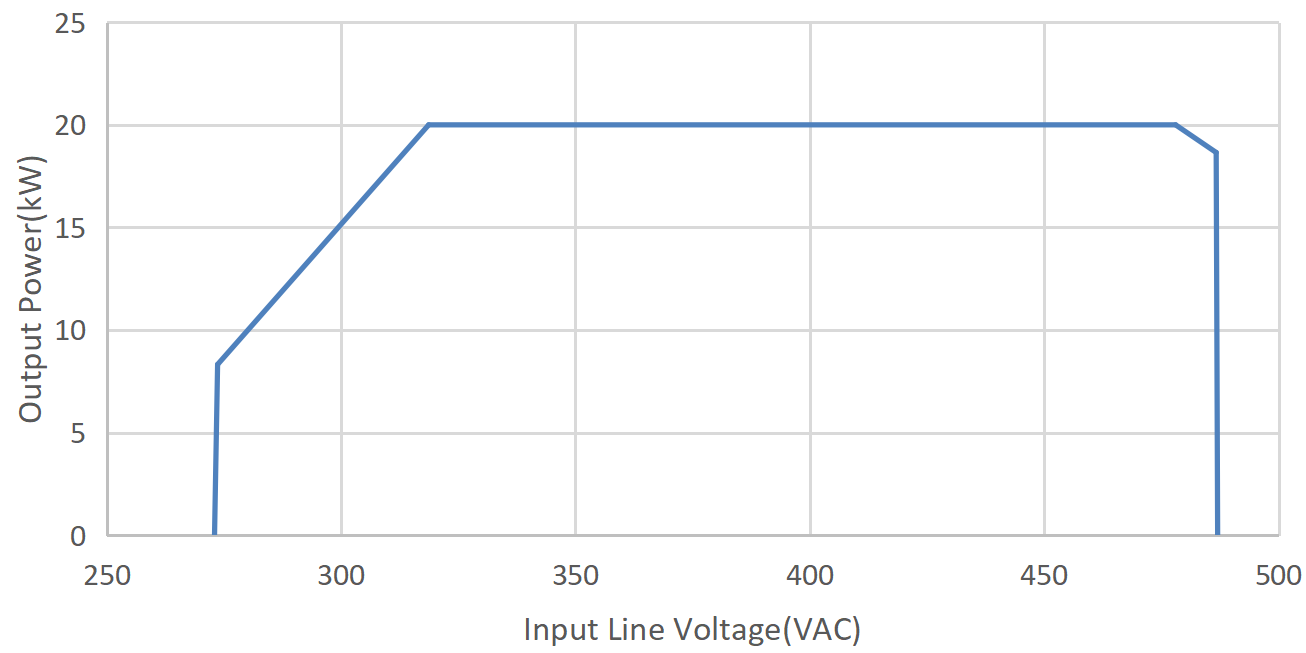

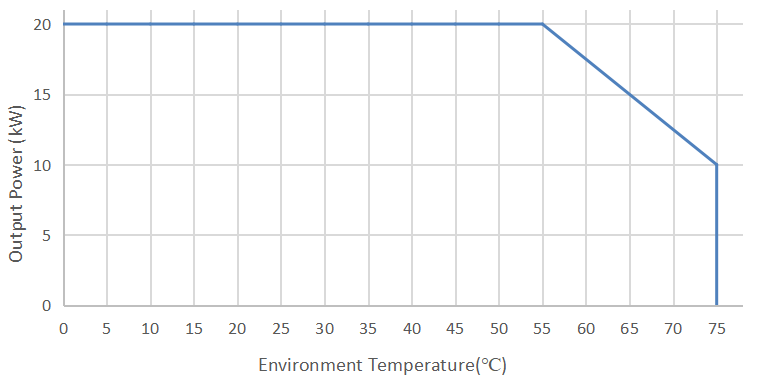

| Кривая выходных характеристик | Кривая ограничения входной мощности | Кривая ограничения мощности при температуре окружающей среды |
| Модель №. | TH20F10025C7-WT | |
|---|---|---|
| Вход переменного тока | Входное напряжение | Номинальное напряжение 380 В переменного тока, трехфазное (без центральной линии), рабочий диапазон 274–487 В переменного тока. |
| Входная частота | 50±5Гц | |
| Входной коэффициент мощности | ≥0,99 | |
| Защита от перенапряжения на входе | 490±10В переменного тока | |
| Защита от пониженного входного напряжения | 270±10 В переменного тока | |
| Выход постоянного тока | Номинальная выходная мощность | 20кВт |
| Диапазон выходного напряжения | 50–1000 В постоянного тока | |
| Диапазон выходного тока | 0,5-67А | |
| Диапазон выходной постоянной мощности | Когда выходное напряжение составляет 300–1000 В постоянного тока, на выходе будет постоянная мощность 20 кВт. | |
| Пиковая эффективность | ≥ 96% | |
| Время плавного старта | 3-8с | |
| Защита от короткого замыкания | Защита от самоотката | |
| Точность регулирования напряжения | ≤±0,5% | |
| КНИ | ≤5% | |
| Точность текущего регулирования | ≤±1% | |
| Текущий дисбаланс распределения | ≤±5% | |
| Операция Среда | Рабочая температура | -40℃~+75℃ |
| Относительная влажность | ≤±95% без конденсации | |
| Высота | ≤2000 м, снижение характеристик выше 2000 м | |
| Продукт Функции | Метод охлаждения | Вентиляторное охлаждение |
| Энергопотребление в режиме ожидания | <10 Вт | |
| Протокол связи | МОЖЕТ | |
| Настройка адреса | Цифровой экран, управление клавишами | |
| Размер модуля | 460*218*84 мм (Д*Ш*В) | |
| Масса | ≤13 кг | |
| среднее время безотказной работы | 500 000 часов | |
Продюсерский центр
Компания Tonhe Technology прошла сертификацию системы управления качеством ISO9001, сертификацию автомобильной системы управления качеством IATF16949. Производственный центр имеет 2 полностью автоматические сборочные линии SMT, автоматический прибор для печати и контроля паяльной пасты, сборочную линию волновой пайки, автоматическую линию трехзащитного распыления, линия обнаружения старения, передовые технологии, полное вспомогательное оборудование, безупречная гарантия качества, годовой объем производства более 500 000 единиц зарядных модулей, отсюда и по всему миру после более чем 50 производственных процессов.
Испытательный центр
Tonhe Technology владеет первоклассной лабораторией ЭМС, сертифицированной как CNAS (Китайская национальная аккредитация по оценке соответствия), так и DiLAC (Национальный комитет по аккредитации лабораторий оборонной науки, технологий и промышленности).
|
|
| Стандартная полуанэховая камера ЭМС мирового класса высотой 3 м спроектирована и изготовлена компанией FRANKONIA из Германии. Ее можно использовать для испытаний на радиационное излучение и устойчивость к излучению оборудования информационных технологий, зарядных устройств, электроэнергетического оборудования, промышленного медицинского оборудования, а также автомобильных электронных деталей и компонентов. | |
|
|
| Электрическая нагрузка цветности, источник переменного тока;Высокопроизводительный анализатор мощности Yokogawa WT1800;Fluke 8808A 5,5-разрядный настольный цифровой мультиметр;Камера для испытаний на температуру и влажность -60℃-+150℃. | Оборудовано 2 стабильными источниками питания переменного тока по 300 кВА, 2 комплектами нагрузки постоянного тока по 200 кВт, камерой для испытаний на температуру и влажность с пошаговой регулировкой 17㎡, можно провести тестирование системы зарядного устройства. |
|
|
| Тестовая система AXOS8 объединяет в себе тесты на перенапряжение, EFT и DIP, что удобно и надежно! | Первоклассная лаборатория временного иммунитета построена швейцарской компанией HAEFELY. |
Витрина сертификатов
Упаковка и доставка
Часто задаваемые вопросы
1 Что такое модули протокола связи?
Для наших модулей зарядки электромобилей протокол связи — CAN, скорость передачи данных CAN — 125 Кбит/с, уровень напряжения CAN — 5 В.
2. Поддерживают ли модули заливку клеем?
Да, все модули серии могут поддерживать заполнение клеем.
3. Каковы требования к способу установки зарядного модуля?
Зарядный модуль можно установить горизонтально, сбоку или вверх ногами.Если используется перевернутая установка, свяжитесь с нашей компанией, чтобы изготовить переднюю панель без ручки.
4. Как вы обрабатываете поставки?
1) Для небольших заказов мы отправляем товары FedEx, DHL, UPS, экспресс-доставкой от двери до двери.
2) При крупных поставках мы отправляем товар морским или воздушным транспортом в контейнерах.
Пс.Настоятельно рекомендуется поручить отправку грузов собственным экспедиторам, а наши клиенты широко применяют FOB Шицзячжуан.
5. Каков срок доставки?
Прямые продажи с фабрики, и мы можем предложить короткое время выполнения заказа.Обычно нам нужно около 7 дней в количестве не менее 10 шт.А образцы в наличии и не беспокойтесь.Для заказов в больших количествах и индивидуальных заказов время доставки будет немного дольше, нам нужно 35 дней, чтобы скоординировать свои действия с нашей мастерской, чтобы предоставить нашим клиентам точные сроки.
6. Каковы ваши условия оплаты?
Нашим стандартным условием является 100% предоплата при заказе.Тем не менее, это подлежит обсуждению при условии долгосрочного стратегического сотрудничества, 50% заранее и 50% перед доставкой, или 30% сначала и 70%, когда товар будет готов, все детали, и мы могли бы обсудить их. в соответствии с ходом вашего проекта.
7. Каковы ваши индивидуальные услуги?
Могут быть доступны OEM и ODM-решения, мы можем написать название вашей компании, логотип и номер модели на паспортной табличке, а также цвет и форму, вы также можете отправить свои требования, и мы предлагаем решение.
8. Какой срок гарантии?
Стандартная гарантия составляет 12 месяцев с момента получения товара.
9. Можете ли вы предоставить послепродажное обслуживание?
Мы можем предоставить послепродажное обслуживание как онлайн, так и на месте, в зависимости от соответствующего контракта и фактических условий.Учитывая проект, мы обещаем круглосуточную схему реагирования.
10. Какие сертификаты вы получили для своей компании и продукции?
Сертификация системы управления качеством автомобилей ISO9001, IATF16949 и двойная сертификация программного обеспечения;CE, TUV и т. д. На данный момент наши зарядные модули и зарядные устройства для электромобилей экспортируются в зарубежные страны, включая Австралию, Россию, Германию, Италию, Турцию, Индию, Польшу, Таиланд, Сингапур, Вьетнам, Бразилию, Колумбию и т. д.
