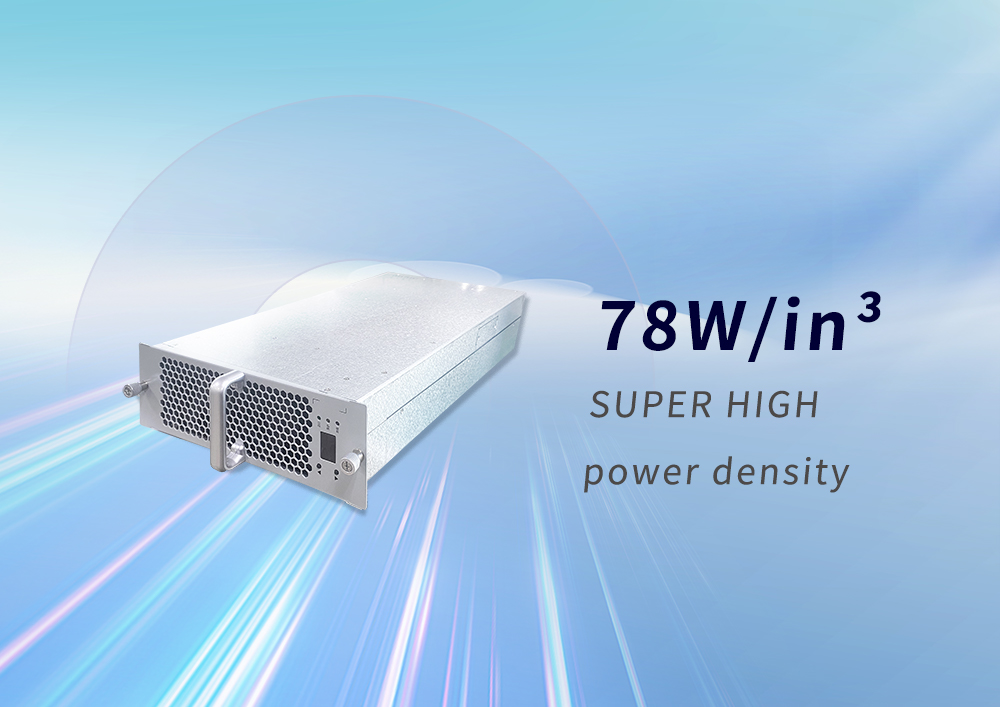

Tonhe Technology выпустила новаторский новый продукт — зарядный модуль TH40F10030C8, который может похвастаться впечатляющей плотностью мощности 78 Вт/дюйм⊃3;, преодолевая технологические узкие места отрасли.
Как известно, увеличение удельной мощности напрямую связано со снижением стоимости единицы мощности, что делает высокую плотность мощности ключевым моментом для многих производителей зарядных модулей. Однако при проектировании модулей существует так называемый «эффект бочонка», когда общая производительность ограничивается самым слабым компонентом, особенно его температурными ограничениями. Таким образом, ключевой прорыв в развитии технологий высокой плотности мощности всегда был сосредоточен на достижении равномерного рассеивания тепла.

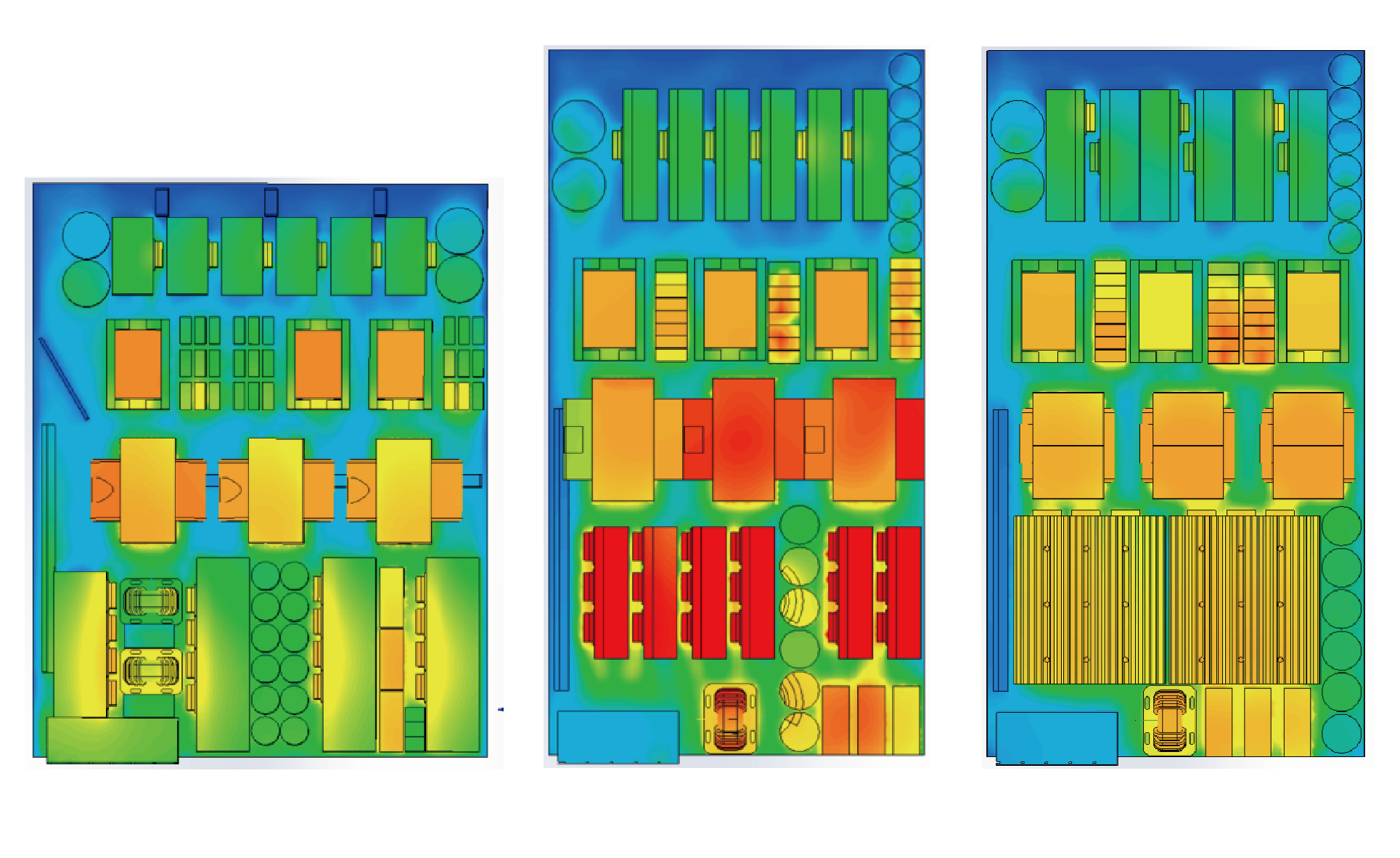

Согласно результатам анализа теплового моделирования, если обычно используемое на рынке решение с тремя вентиляторами мощностью 40 кВт будет упрощено до конфигурации с двумя вентиляторами, оно не сможет обеспечить надлежащее рассеивание тепла. Такое упрощение не только приводит к значительному снижению мощности, но и сокращает срок службы оборудования.
Tonhe Technology успешно преодолела узкие места в отрасли, приняв гибкое применение силовых устройств из карбида кремния (SiC), инновационные разработки магнитных компонентов и оптимизировав общую структуру рассеивания тепла. Это технологическое достижение позволило увеличить плотность мощности с отраслевого стандарта 60 Вт/дюйм⊃3; до 78 Вт/дюйм⊃3;, т.е. увеличение на 30 %, что значительно повысило экономическую эффективность продукта. Это прорыв как в производительности, так и в цене.
Зарядный модуль Taihang Series мощностью 40 кВт от Tonhe Technology полностью соответствует ключевым направлениям этого стандарта, принимая во внимание сценарии практического использования. Он рассчитан на часто используемые точки напряжения 400 В, 600 В и 800 В, а также на нагрузки от 20% до 100%. По сравнению с продуктами основного рынка, взвешенная эффективность повышается на 2%.
Согласно опросам, станция замены аккумуляторов должна заменять более 4000 кВтч в день, чтобы достичь безубыточности. Используя модули Taihang серии 40 кВт, можно экономить около 89 кВтч электроэнергии в день, что приводит к годовой экономии электроэнергии более 30 000 кВтч.
Надежность является фундаментальным требованием к любому промышленному продукту. Учитывая, что текущий период окупаемости инвестиций в станции замены аккумуляторов составляет более 5 лет, крайне важно, чтобы зарядные модули имели более длительный срок службы.
Опираясь на более чем двадцатилетний опыт разработки различных источников питания, компания Tonhe Technology пришла к выводу, что решение для заливки больше подходит для зарядных модулей. Традиционные решения с тремя расстойками и дозированием обеспечивают лишь частичную защиту. После длительной эксплуатации на открытом воздухе традиционные решения представляют следующие риски:
Трехзащитное покрытие не может покрыть острые края компонентов, а некоторые выводы компонентов пропускаются из-за препятствий, таких как радиаторы.
Срок службы трехзащитного покрытия ограничен. Со временем соляной туман может проникнуть внутрь по мере старения покрытия.
Раздача не может охватывать все компоненты поверхностного монтажа, особенно те, которые закрыты радиаторами, например, медной фольгой.
В 2021 году компания Tonhe Technology представила отрасли решение для двустороннего гелевого наполнения, предназначенное для суровых условий окружающей среды. В этом решении используется силикон высокой вязкости для покрытия периметра печатной платы, а затем наносится более жидкий силиконовый гель для покрытия всей печатной платы с толщиной гелевого наполнителя 2,5 мм. Решение включает в себя полностью автоматизированную технологию двустороннего наполнения гелем, включая плату управления DSP.
Полностью автоматизированная линия по производству геля, которую мы представили, по сравнению с ручными или полуавтоматическими методами заполнения гелем, обычно используемыми в промышленности, значительно снижает риск отказа печатной платы в процессе производства (например, деформация печатной платы во время манипуляций или неравномерная заливка печатных плат). толщина влияет на тепловыделение). Это также повышает эффективность производства и обеспечивает стабильность качества продукции.
Принято считать, что более высокий рейтинг IP означает более высокую надежность. Однако, если мы перевернем это мнение, обязательно ли стремление к более высокой надежности требует более высокого рейтинга IP? Аналогично, модуль с конструкцией отвода тепла с прямой воздушной вентиляцией по своей сути имеет меньшую надежность?
В течение последних трех лет компания Tonhe Technology постоянно проводила глубокие исследования и оптимизацию своей технологии двустороннего гелевого наполнения. На ранних стадиях разработки наши продукты уже были способны выдерживать различные суровые условия эксплуатации, включая имитацию проводящей пыли, соляной туман, переменное влажное тепло и длительное ускоренное старение в экстремальных условиях. После прохождения этих экстремальных испытаний модули все же смогли поддерживать стабильную работу во время финальных тестов при включении питания. Кроме того, мы провели тщательное тестирование сопротивления изоляции различных каналов, и результаты показали, что производительность значительно превысила стандартные требования.
Путем дальнейшей оптимизации мы добились возможности обеспечить специальную защиту разъемов модуля. После непродолжительного погружения всего модуля в воду и последующего его извлечения модуль по-прежнему может нормально работать при включении.
Наш последний прогресс заключается в том, что модуль теперь может работать напрямую, находясь в воде (из-за проблем с рассеиванием тепла он не может работать в течение длительного времени).
Высокая защита без увеличения затрат!
Высокая защита без увеличения размера!
Высокая степень защиты без дополнительной конструкции корпуса!
Это новый стандарт максимальной защиты, созданный компанией Tonhe Technology!
Стремясь к высокой надежности продукции, компания Tonhe Technology продолжает внедрять технологические инновации и внедрять дифференцированную стратегию для удовлетворения растущих и разнообразных потребностей пользователей. Компания будет постоянно внедрять высокопроизводительную и высококачественную продукцию, стремясь предоставить пользователям по всему миру более эффективные и надежные решения Tonhe.
